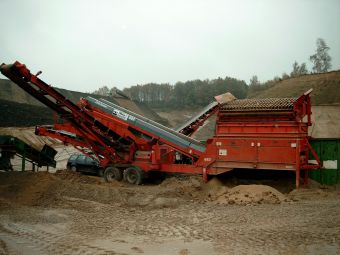

Drehzahlsteuerung einer Finlay Siebmaschine

Eine Siebmaschine läuft normalerweise konstant mit Betriebsdrehzahl. Aufgrund von Zusatzaufgaben des Radlader-Fahrers (Kundenabfertigung) kommt es häufig zu Leerlaufzeiten der Anlage. In diesen Zeiten wird unnötig Kraftstoff verbraucht und die Anlage verschleißt unnötig. Ein Abschalten durch den Benutzer ist meist nicht möglich, da der Fahrer die Anlage in der Regel befüllt verlässt.

Hier liegt es nahe, eine Steuerung einzusetzen, die die Drehzahl des Motors herabsetzt, sofern die Maschine nicht weiter befüllt wird. Für die Erkennung des Füllstands gibt es verschiedene Möglichkeiten:

1. Optisch (Lichtschranke)

2. Akustisch (Ultraschall)

3. Druckänderung im Beschickermotor

Bei optischen und akustischen Systemen können Verschmutzungen schnell zu einem Fehlverhalten führen. Dieses kann bei Steuerungen, die mit Druckänderungen arbeiten, ausgeschlossen werden. Dafür muss eine intelligente Steuerung diese Druckschwankungen sicher erkennen und darauf reagieren.

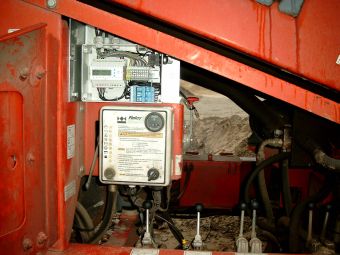

Hier ist die Steuerung spritzwassergeschützt über der restlichen Elektrik angebracht. Durch einen transparenten Deckel sind der aktuelle Druck und die Zeit bis zum Reduzieren der Drehzahl ablesbar.

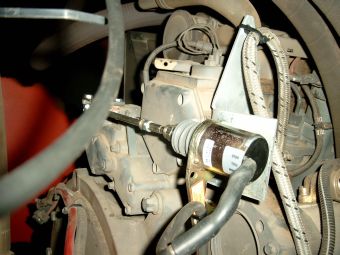

Ein Zugmagnet schaltet die Einspritzpumpe auf Stand- oder Betriebsdrehzahl.

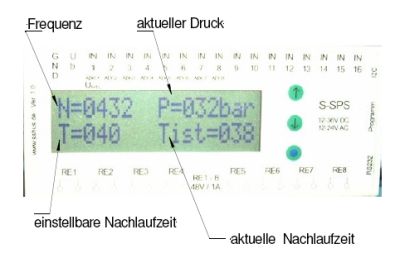

Alle wichtigen Parameter sind sofort ablesbar. Die Einstellungen können leicht verändert werden. Auf Wunsch mit Passwortschutz.

Oft kann die Steuerung direkt in den vorhandenen Schaltschrank integriert werden.

Hier ein Beispiel für eine Doppstadt Siebmaschine.

Optional:

Komplettes Abschalten des Motors nach längerer Zeit ohne Material.
Erfassung der Betriebsstunden aufgeteilt in Stunden Betriebsgeschwindigkeit und Stunden Standgas.

Die Ansprechzeiten und Laufzeiten können am Gerät in weiten Bereichen gewählt werden. Sie sind jederzeit veränderbar.

Weitere Informationen siehe Manual.
