Steuerung einer mobilen Doppel Brecheranlage





Werden mehrere materialverarbeitende Maschinen hintereinander geschaltet, ist eine Kontrolle der Füllmengen unabdingbar, um ein Überlaufen zu verhindern und die Leistung der Maschinen zu optimieren.

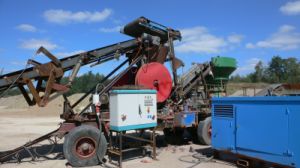

In diesem Fall soll eine Doppstadt Siebmaschine das gesiebte Material in einen Backenbrecher fördern. Dieser wiederum beliefert einen Kreiselbrecher. Die ganze Anlage ist mobil.

Das Abschalten der Siebmaschine erfolgt durch Kontrolle des "load sensing" Eingangs der Siebmaschinen Hydraulik. Ist die Fördermenge zu gross, wird die Maschine zeitweise komplett angehalten.

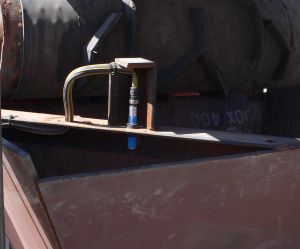

Füllstandserfassung im Backenbrecher.

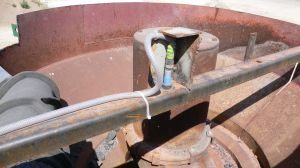

Füllstandserfassung im Kreiselbrecher.


Die komplette Überwachung der Füllmengen und Steuerung der Anlage übernimmt eine S-SPS.





Jeder Brecher hat zwei Schaltschwellen. Die erste führt zum Stoppen des Beschickers. Die zweite führt zur kompletten Abschaltung der Siebmaschine und dem Beschickerband.

Die Ansprechwerte werden in 1 Prozent Schritten für jede Schaltschwelle bei jedem Brecher getrennt eingestellt. Ausserdem kann eine Abschaltverzögerung eingestellt werden.
